SHD-4FII,热风机

SHD-4FII,热风机
  • SHD-4FII,热风机
  • SUIDEN瑞电
  • SHD-4FII
  • 20700
产品详细介绍

 数控电子温度调控

《FⅡ系列》

・带有数控表示温度控制机能。

・干净的热风电器加热器。

・采用信赖性高的电热器。

SHD-1.3FII / SHD-2FII / SHD-4FII /

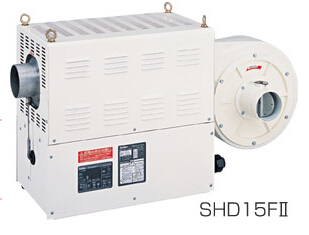

SHD-6FII / SHD-9FII / SHD-15FII

●温度调节采用P.I.D驱动方式的无接点电子控制

●产生无污染的干净热气

●采用数显触摸屏

●采用电加热,准确简单控制温度

●轻量省空间

●采用加热管

●带有高安全性的过热防止装置

●另售品'遥控盒,遥控远距离操作'

●另售品'外部温度感应器'可直接控制外部温度'

●另售品'基版-F'

●带有加热器保护机能(3分钟保护)

热风机FⅡ系列式样表

系列区分

FⅡ系列

商品名称

SHD-1.3FII

SHD-2FII

SHD-4FII

SHD-6FII

SHD-9FII

SHD-15FII

电源(50/60HZ)

100V

単相200V

3相200V

3相200V

3相200V

3相200V

消费电力(50/60HZ)

1.4/1.4 kW

2.1/2.1 kW

4.1/4.2 kW

6.1/6.2 kW

9.1/9.2 kW

15.4/15.6 kW

电流(50/60HZ)

13.5/13.6 A

10.2/10.3 A

12.2/12.3 A

18.0/18.1 A

26.9/27.2 A

45.0/45.3 A

温 度 调 节

电子制御P.I.D

制 御

SSC式

热风循环温度调节范围(注1)

常温~350℃

热风循环温度调节范围(注1)

200℃

300℃

350℃

350℃

电动机种类和容量
(50/60HZ)

1φ100V
(46/58W)

1φ200V
(47/60W)

1φ200V
(110/155W)

1φ200V
(150/230W)

3φ200V
(360/560W)

最大风量(50/60HZ)

1.7/2.1 m3/min

3.7/4.3 m3/min

5.0/6.0 m3/min

10.0/12.0 m3/min

最大静压(50/60HZ)

333/480 Pa

627/882 Pa

725/1068 Pa

1177/1677 Pa

风量调节方法

调节风门

适合管径
(热风排出口/吸入口)

φ50mm/φ75mm

φ75mm/φ100mm

φ100mm/φ100mm

吸入口最高允许温度
(循环使用时)

200℃

外形尺寸
(宽W×长D×高H)

W524×D344×
H469mm

W578×D359×
H522mm

W612×D364×
H522mm

W967×D478×
H542mm

重     量

26kg

33kg

35kg

60kg

设置
条件

设置场所

水平设置在不进风雨晒不到太阳的地方

地线

接地(D类)

漏电总开关

电流灵敏度
100mA以上
20A型

电流灵敏度
100mA以上
15A型

电流灵敏度
100mA以上
15A型

电流灵敏度
100mA以上
20A型

电流灵敏度
100mA以上
30A型

电流灵敏度
100mA以上
60A型

周围环境温度和湿度

0~+40℃.80%RH以下

电源线要求

2.0mm2
VCT3芯
(注2)

2.0mm2
VCT4芯
(注2)

3.5mm2
VCT4芯
(注2)

5.5mm2
VCT4芯
(注2)

14.0mm2
VCT4芯
(注2)

特  注

(注1)注指使用环境温度20°时,传感器安装位置的温度。
     根据高温炉的设置状况,隔热性能,使用周围环境温度等不同,温度会有变化。
(注2)在电源线种类(VCT)不能符合当场环境的时候,请选择使用能符合环境的电源线。
